Устройство и принцип работы Кристалл Био 3

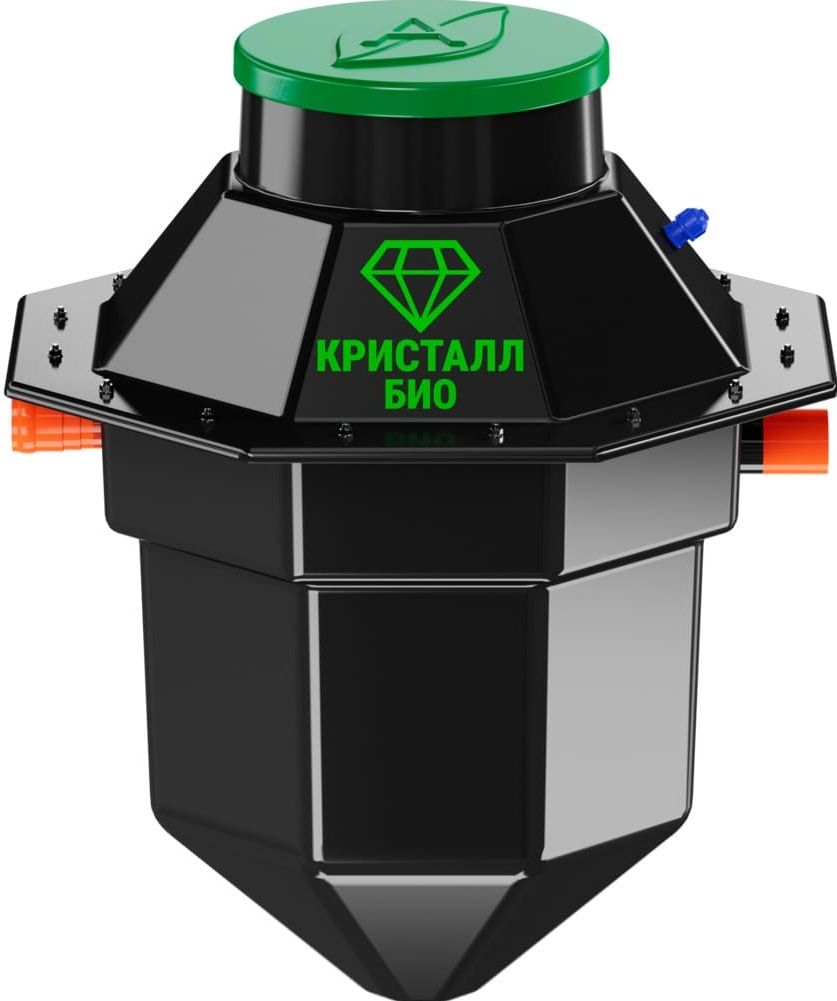

Корпус станции биологической очистки Кристалл Био 3 представляет вертикальную емкость с крышкой. Внутри корпус разделен на 4 камеры: наружную, аэрационную, камеру осаждения ила и взвешенных веществ (вторичный отстойник) и резервуар очищенной воды.
Принцип работы септика основан на технологии биоочистки с применением активного ила (аэробных микроорганизмов), работающий во всем объеме очищаемой воды и на погружной биозагрузке при интенсивной аэрации.
В центр аэрационной камеры осуществляется подача воздуха от компрессора, воздух необходим для поддержания жизнеспособности аэробных микроорганизмов и для внутренней рециркуляции очищаемой воды. В аэрационной камере происходит разложение органических веществ и образование активного ила.
Из аэрационной камеры смесь активного ила и воды попадает в наружную камеру (вторичный отстойник), где происходит гравитационное отделение (осаждение) ила от очищенной воды. Активный ил оседает в нижней части корпуса аэрационной станции Кристалл Био 3, где очищенная вода поступает в резервуар очищенной воды, дополнительно очищаясь, проходя микрофильтр, вытекает из септика Кристалл Био 3 самотеком или принудительно насосом. При необходимости станция может комплектоваться сигнализатором уровня воды.
При кратковременном отключении электричества или неисправности компрессора станция переходит в режим работы септика, за счет разделенного на зоны объема и отсутствия принудительного перекачивания очищаемых сточных вод.
Монтаж септика Кристалл Био 3
Процесс установки Кристалл Био 3 на участке можно разделить на следующие основные этапы:
1) Отрывка котлована.
2) Установка корпуса станции Кристалл Био 3 с выверкой его положения по уровню и частичной засыпкой песком.
3) Присоединение подводящей и отводящей труб к септику.
4) Подключение к станции подводящего и отводящего патрубков, предварительно уложенных на песчаную подушку.
5) В септиках Кристалл Био 3 с насосом принудительной откачки установить насос в резервуар очищенной воды внутри корпуса станции и организовать напорную линию. Напорная линия представляет собой трубу ПНД диаметром не менее 25 мм.
6) Подводка кабеля электроснабжения к гермовводу на крышке корпуса станции. Ввести 2 метра (2,5 м для станций Лонг) кабеля в корпус через гермоввод. Согласно действующим правилам ПУЭ 2.3.84 по прокладке кабеля питания от дома до станции в земляной траншее, кабель должен быть уложен в герметичной пластиковой гофротрубе в траншее глубиной не менее 0,7 м на отсыпку из песка. Впоследствии кабель засыпается просеянной землей без камней и острых предметов, которые способны повредить изоляцию кабельной линии.
7) Ввести кабель снизу компрессорного ящика через гермоввод. Подключить электрощит.
8) Установить компрессор в компрессорный ящик, ни в коем случае не фиксировать провода и шланг в отсеке с компрессором. Компрессорный ящик соединить с воздушным шлангом. Аэратор опустить в середину аэрационной камеры и закрепить на клипсы. Установить крышку станции.
